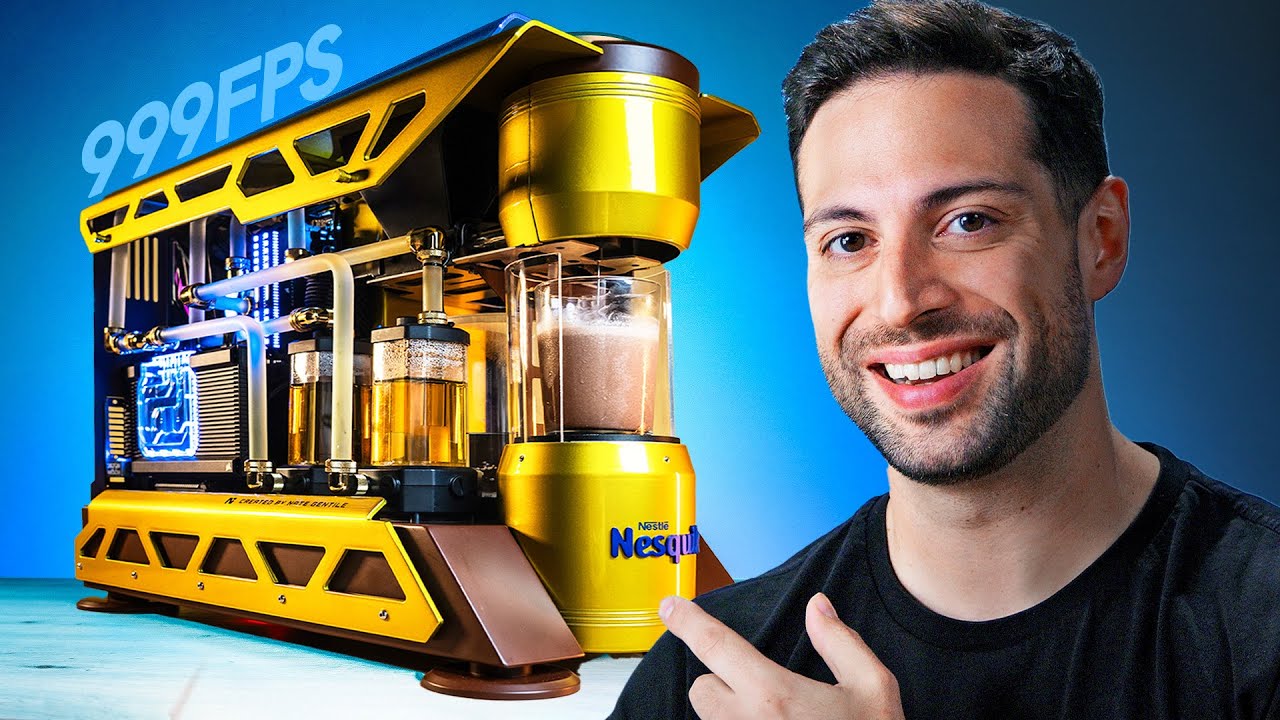

Si alguna vez te has preguntado si un ordenador de gama alta puede prepararte el desayuno, la respuesta es sí y Natan lo ha construido. Este proyecto nació de un encargo de Nesquick: construir un PC gaming de altas prestaciones con una identidad visual propia y, como detalle diferencial, una máquina integrada capaz de preparar un Nesquik con chocolate y leche en polvo, configurable por software según el gusto de cada usuario. El resultado es una de las piezas más técnicamente complejas que Natan y su equipo han construido hasta ahora.
El diseño: de Charlie y la fábrica de chocolate al brutalismo futurista
Cualquier proyecto de este tipo empieza con una pregunta de diseño: ¿cómo se ve un PC de Nesquick? La primera respuesta obvia fue tirar hacia la estética de Charlie y la fábrica de chocolate: tubos de cobre, palancas, maquinaria retro con un toque steampunk. Se hicieron bocetos durante semanas. No funcionaba.
El problema de fondo era que esa estética, aunque coherente con la temática, no transmitía lo que el canal hace: potencia, tecnología, materiales de alta calidad, formas afiladas y futuristas. La solución fue combinar ambas ideas en un concepto nuevo: una fábrica de chocolate futurista al estilo del canal. Mismo elemento narrativo (la máquina de preparar bebidas) pero ejecutado con el lenguaje visual propio: acero cortado con láser, aluminio mecanizado, ángulos industriales, Hardware expuesto.
El esquema de colores finales incluye:
- Base color chocolate mate: coherente con la paleta de la marca y con la temática del proyecto.
- Amarillo Candy: conseguido aplicando una base plateada metalizada y encima un amarillo caramelo translúcido. El efecto con la luz es notable.
- Azul corporativo de Nesquick: en las letras del frontal, impresas en 3D e integradas en el chasis.
El chasis: fabricación artesanal desde cero
La estructura interior en acero
La base del chasis es acero al carbono cortado con láser, el mismo material que usan los fabricantes industriales de cajas de PC. Las piezas se mandan cortar en forma plana y después se pliegan en máquinas plegadoras para conseguir los ángulos necesarios. Esta estructura interior es la que aguanta toda la electrónica: placa base, tarjeta gráfica, fuente de alimentación y el circuito de refrigeración líquida.
Las piezas decorativas en aluminio
El exterior del chasis está construido con piezas de aluminio mecanizadas por CNC y plegadas en el taller propio. Son las que definen la estética final: los ángulos característicos, los cortes, las superficies con geometrías que hacen reconocible el diseño. Esta parte requirió aproximadamente un mes de trabajo entre el diseño técnico, el envío a producción y el ensamblaje final.
El cilindro frontal: fabricación en torno
El elemento más llamativo del diseño es el cilindro frontal, la máquina que prepara el Nesquik. A diferencia del resto del chasis, que trabaja con superficies planas, el cilindro requería formas curvas que no se pueden conseguir con corte láser o CNC convencional. La solución fue trabajar con torno de precisión sobre aluminio macizo.
El proceso fue especialmente complejo porque las piezas necesitaban encajar entre sí con tolerancias muy ajustadas (la parte superior del cilindro sube y baja mecánicamente). La técnica consistió en fabricar cada pieza en varias sub-piezas, unirlas con soldadura provisional, tornearlas en el torno para conseguir las dimensiones exactas y el acabado, y finalmente separar las soldaduras provisionales para obtener las piezas individuales con las dimensiones finales correctas.
Cómo funciona la máquina de Nesquik
El cilindro frontal es un sistema mecánico y electrónico completo, controlado por Arduino. Tiene tres secciones:
Parte superior: los dosificadores
Dos depósitos en la parte alta del cilindro contienen el Nesquick en polvo y la leche en polvo. Dentro de cada depósito hay unas aspas giratorias impresas en 3D que empujan el polvo hacia adelante cuando el motor correspondiente las activa. La cantidad de polvo dispensada depende del número de rotaciones del motor, lo que permite ajustar la concentración de chocolate o leche con precisión.
Parte media: la zona de preparación
Un escudo de metacrilato protege el interior cuando la máquina no está en uso. Al activarse, el escudo gira mediante un motor de paso a paso para permitir el acceso. El sistema de rotación usa un cojinete de bolas de acero (crapodina) para conseguir un movimiento suave y controlado.
La escobilla batidora se conecta mediante imanes de neodimio a un tubo de metal torneado que contiene un motor interior. El sistema magnético permite quitar la escobilla para limpiarla. La parte superior del cilindro sube mediante un sistema de guías (similar al que usan las impresoras 3D para mover la cama) para dar acceso a la escobilla antes de comenzar el proceso.
Parte inferior: el depósito de agua y la bomba
El chasis tiene un compartimento lateral donde se introduce agua. Una bomba sumergida impulsa el agua a través de un tubo de grado alimentario hasta el interior del vaso. La cantidad de agua se regula controlando el tiempo de activación de la bomba. El depósito es accesible retirando un panel lateral del chasis para su recarga.
La automatización completa
El proceso completo está secuenciado en Arduino:
- El usuario abre la compuerta giratoria y coloca el vaso en la base rotatoria.
- La base gira automáticamente hasta la posición correcta (detectada por un microswitch).
- La parte superior del cilindro baja para situar la escobilla dentro del vaso.
- Se dispensan el Nesquick y la leche en polvo en las cantidades configuradas.
- La bomba activa el agua durante el tiempo programado.
- La escobilla bate la mezcla.
- La parte superior sube, la compuerta vuelve a girar y el vaso queda accesible.
El software permite guardar presets de receta: más chocolate, más leche en polvo, más o menos agua. Cada parámetro se puede ajustar independientemente.
Las opciones de uso
- Modo leche en polvo: la opción más práctica para uso cotidiano. Se usa leche en polvo en el dosificador y agua en el depósito interior. No requiere refrigeración y el resultado es muy cercano al de la leche líquida.
- Modo vaso con leche: se coloca directamente un vaso con leche en la base. El sistema dosifica el chocolate y bate.
- Modo depósito de leche: existe un depósito lateral que puede llenarse de leche líquida. No recomendado para uso prolongado por razones obvias de conservación, pero técnicamente funcional.
El hardware
Para ser coherente con la escala del proyecto, el PC lleva componentes de gama alta:
- Procesador: Intel Core i9-14900K. Altísimo rendimiento pero también temperaturas elevadas, lo que justifica la refrigeración líquida customizada. Importante actualizar la BIOS a la última versión al montar el sistema para garantizar estabilidad.
- Placa base: ASUS ROG Strix Z790. Gama alta sin llegar al extremo, con buenas fases de alimentación y preparada para las exigencias del i9.
- RAM: 64 GB DDR5 Corsair Dominator Platinum.
- Almacenamiento: SSD MP600 XT de 2 TB.
- Tarjeta gráfica: RTX 4080 Super con bloque de refrigeración líquida personalizado.
- Fuente: Corsair HX 1200i, 1200W con condensadores japoneses y operación ultra-silenciosa.
- Refrigeración: loop de líquida custom HydroX de Corsair con dos circuitos independientes: uno para el procesador y otro para la tarjeta gráfica. Dos bombas en el frontal del chasis, radiadores dobles con ventiladores RGB configurados en azul para coherencia con los colores de la marca.
La impresora 3D: Bambu Lab X1 Carbon
Varias piezas del mecanismo (dosificadores, piezas de acople, la parte superior que sujeta la escobilla) se imprimieron en la Bambu Lab X1 Carbon, estrenada en este proyecto. La impresora permite cambiar entre múltiples tipos de filamento y tiene la cámara de filamento completamente cerrada para protegerlo de la humedad. Los resultados en piezas funcionales con tolerancias ajustadas fueron muy satisfactorios.
